光學透鏡在加工過程中容易造成破裂、刮傷、臟污等缺陷，同時透鏡類產品，工藝精度高、產量大、質檢要求極為嚴格。使用自動化視覺檢測，可以提升效率，提高檢測精度，確保產品品質。
透鏡為透明材質，表面光滑且反光，對檢測要求較高，因此選用光源檢測方案時應有針對性。樂視科技專業從事光源方案選型十余年，積累了大量透鏡類產品的檢測應用方案，下面和大家分享一些常見的應用案例。
光學透鏡表面缺陷檢測案例

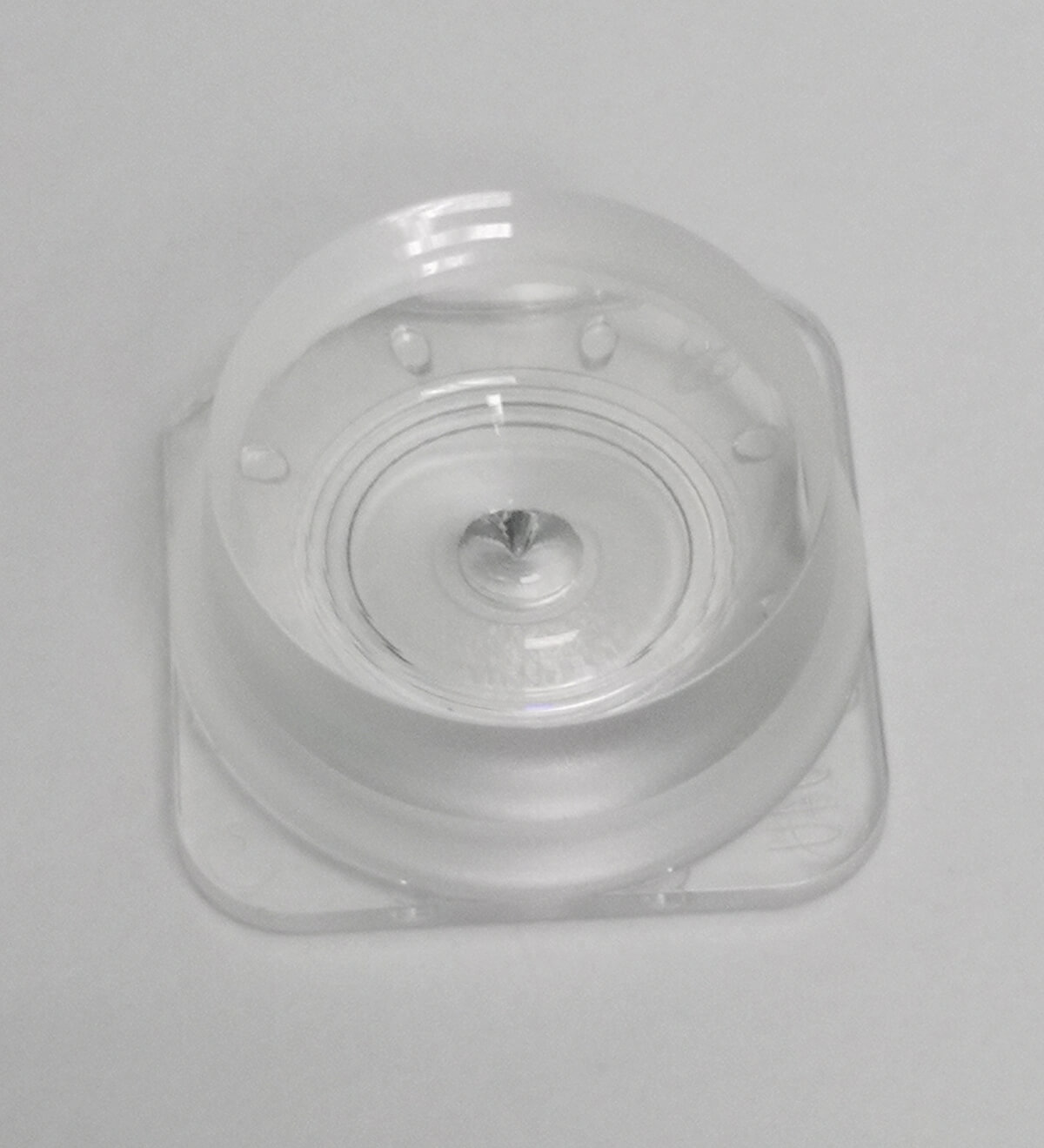

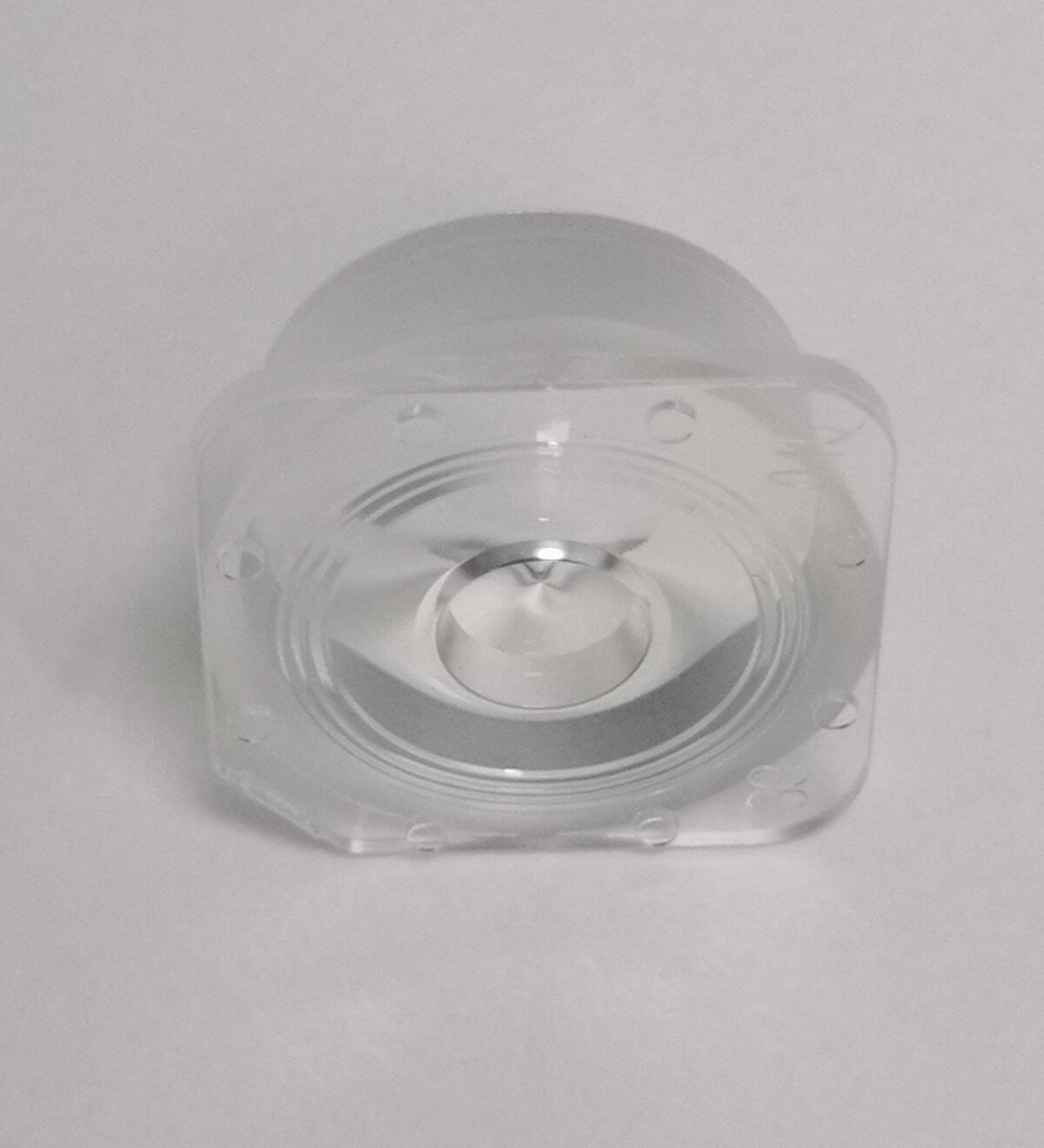

實物圖1
實物圖2
檢測案例1：

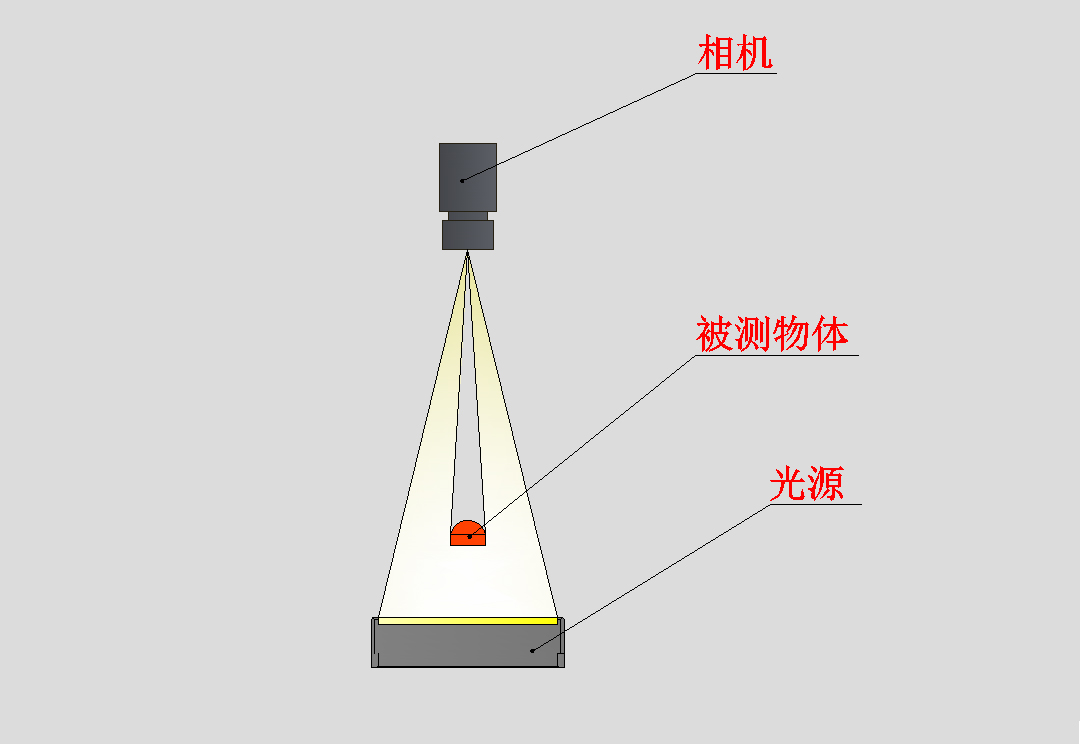

光源示意圖

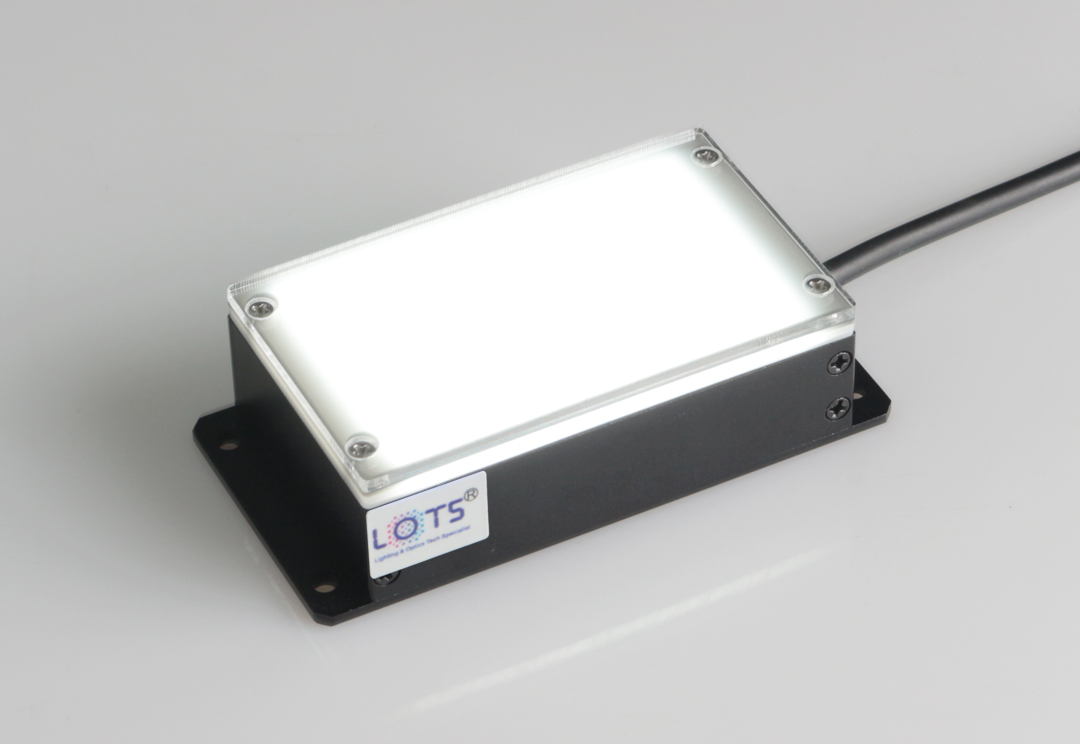

光源產品圖

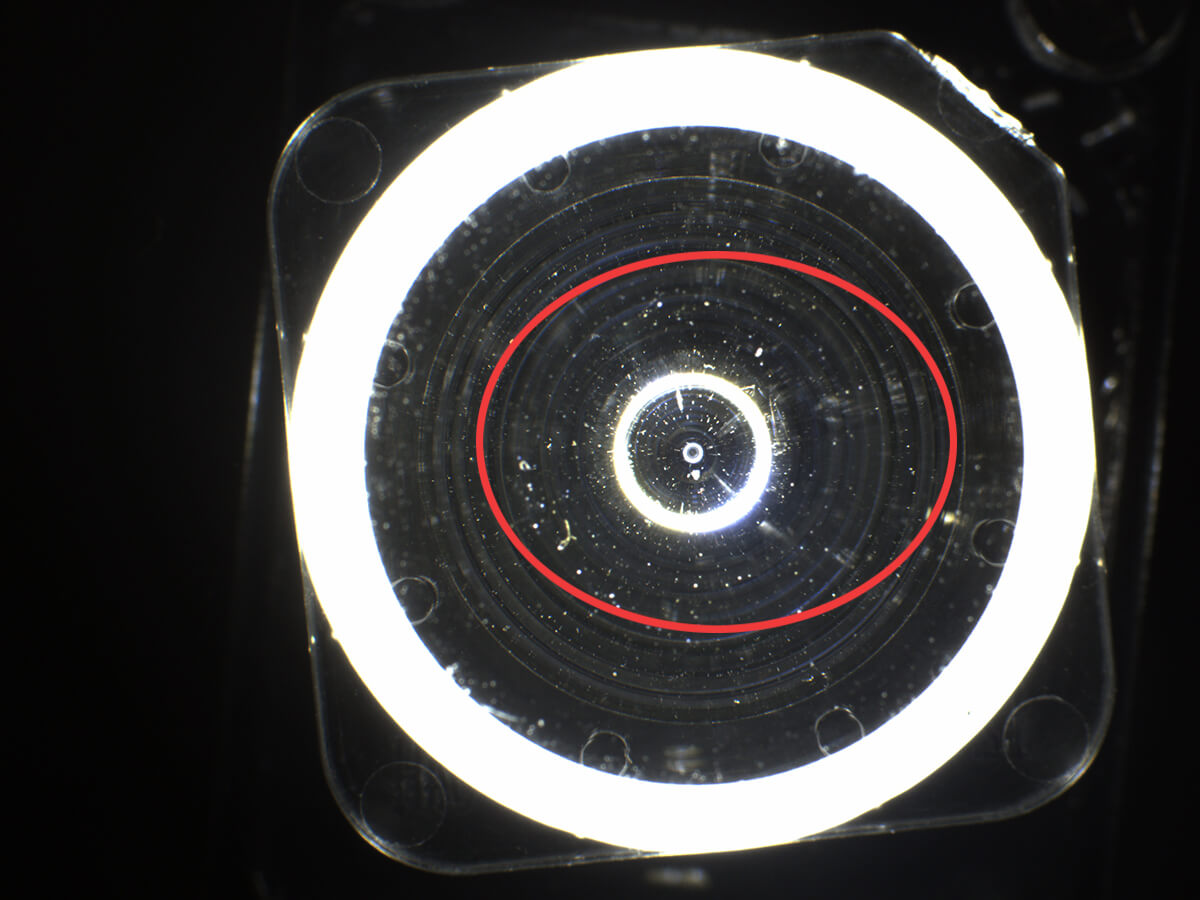

不良特征為產品內圈表面有一層霧狀光暈

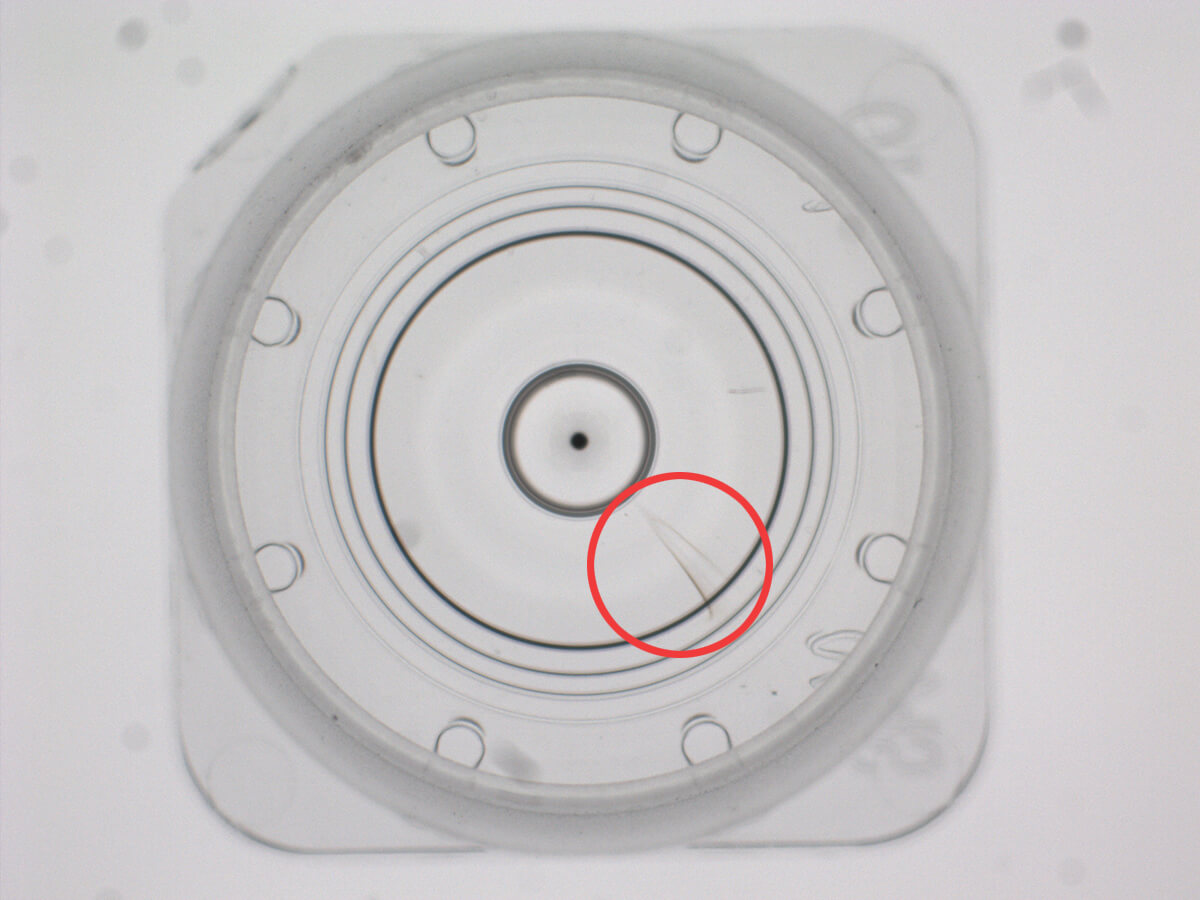

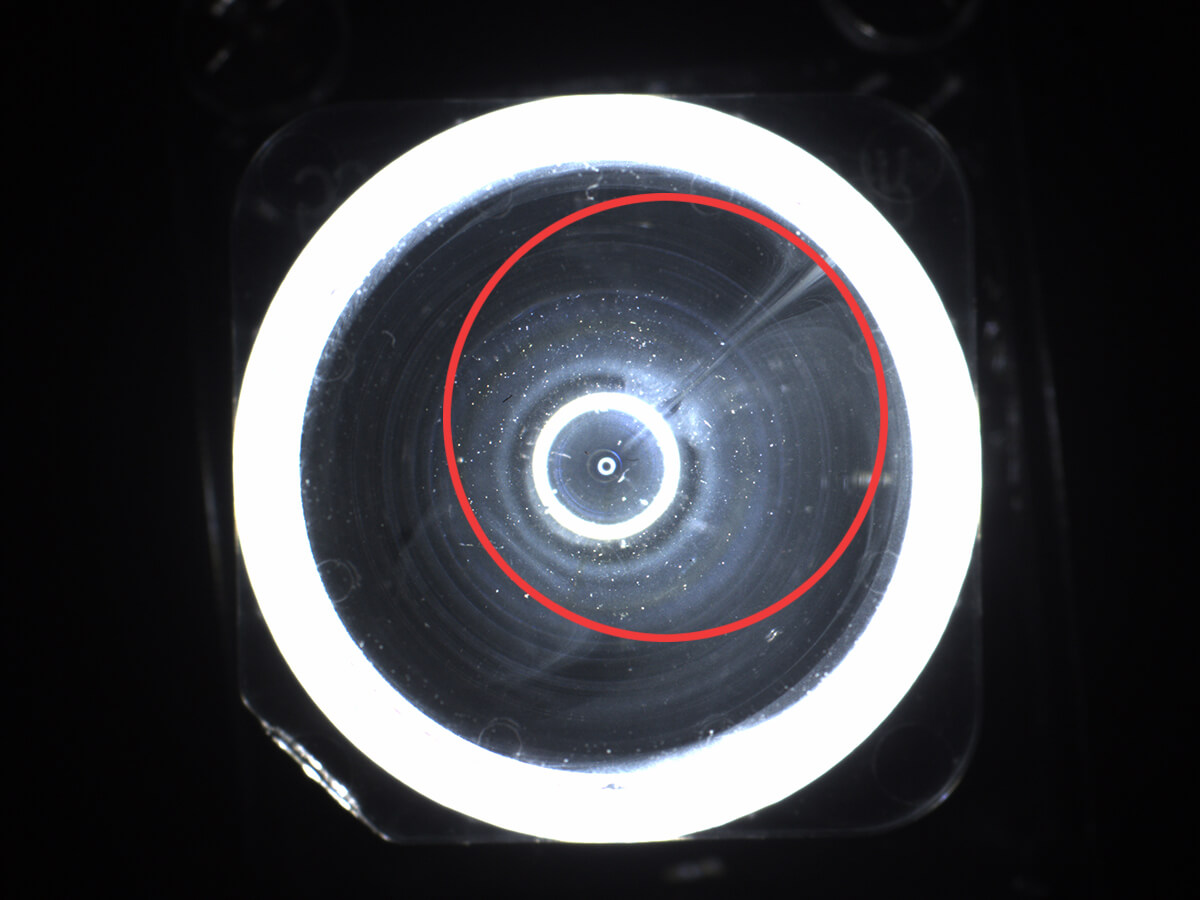

效果圖1
效果圖2
檢測案例2：

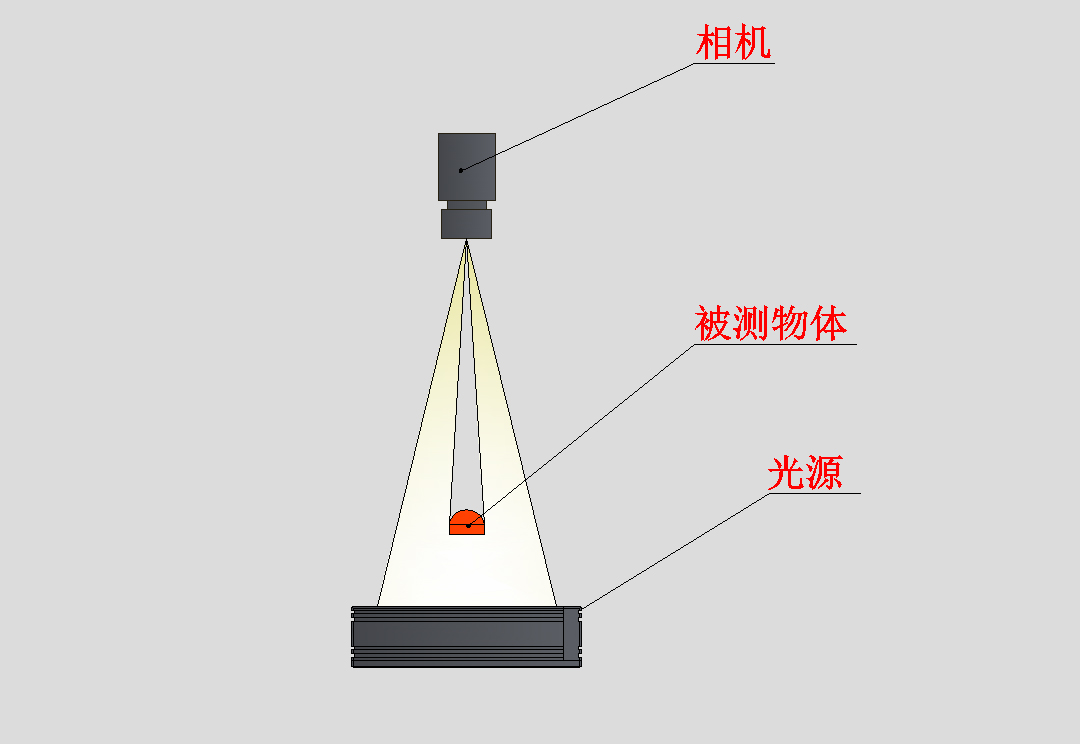

光源示意圖

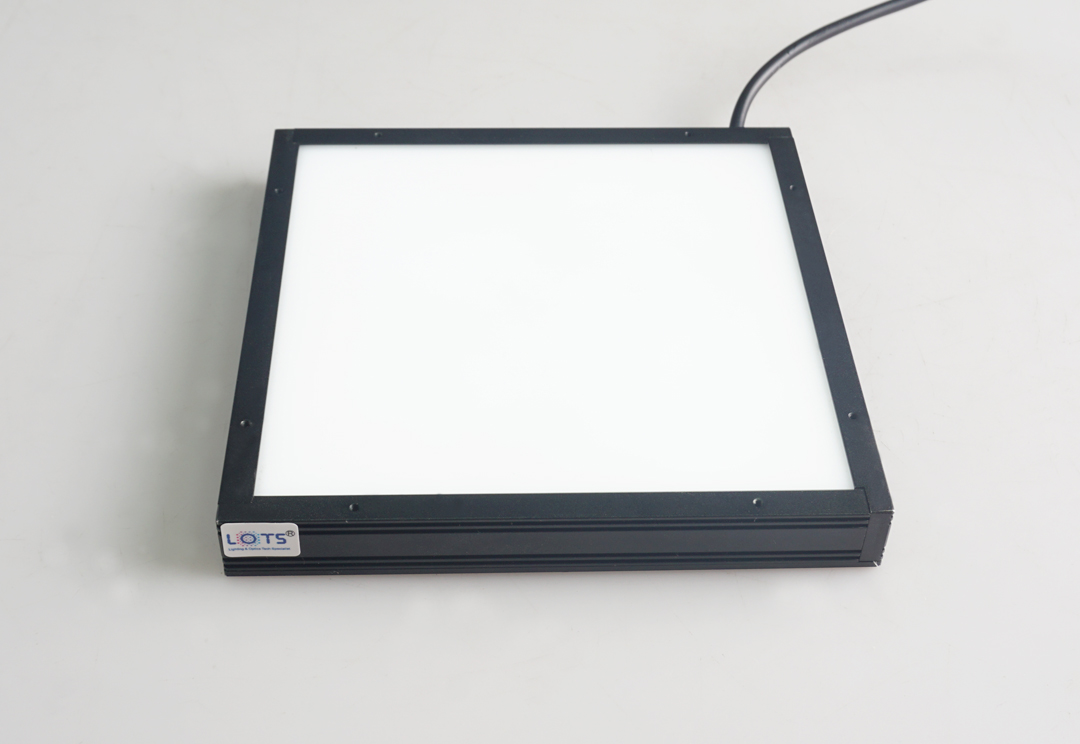

光源產品圖

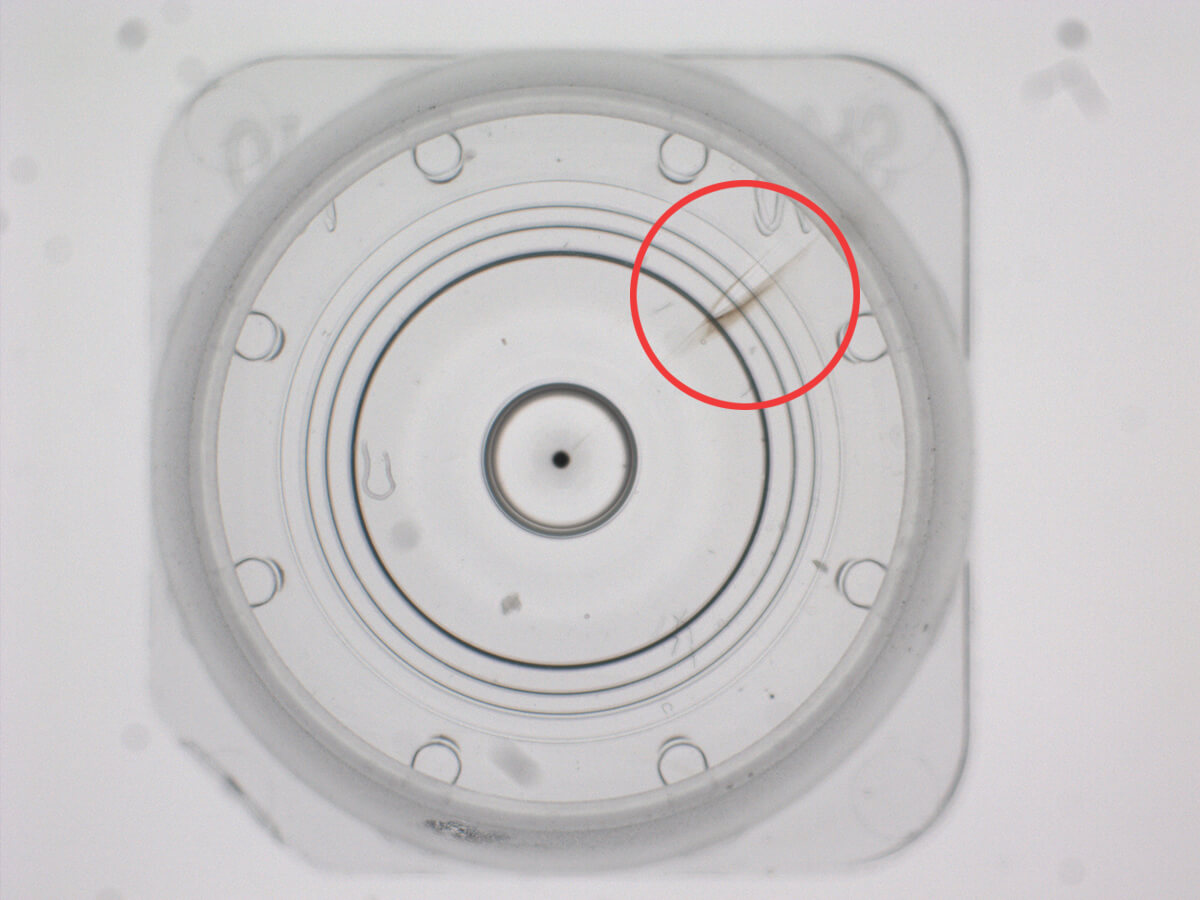

不良特征為產品表面存在異色缺陷。

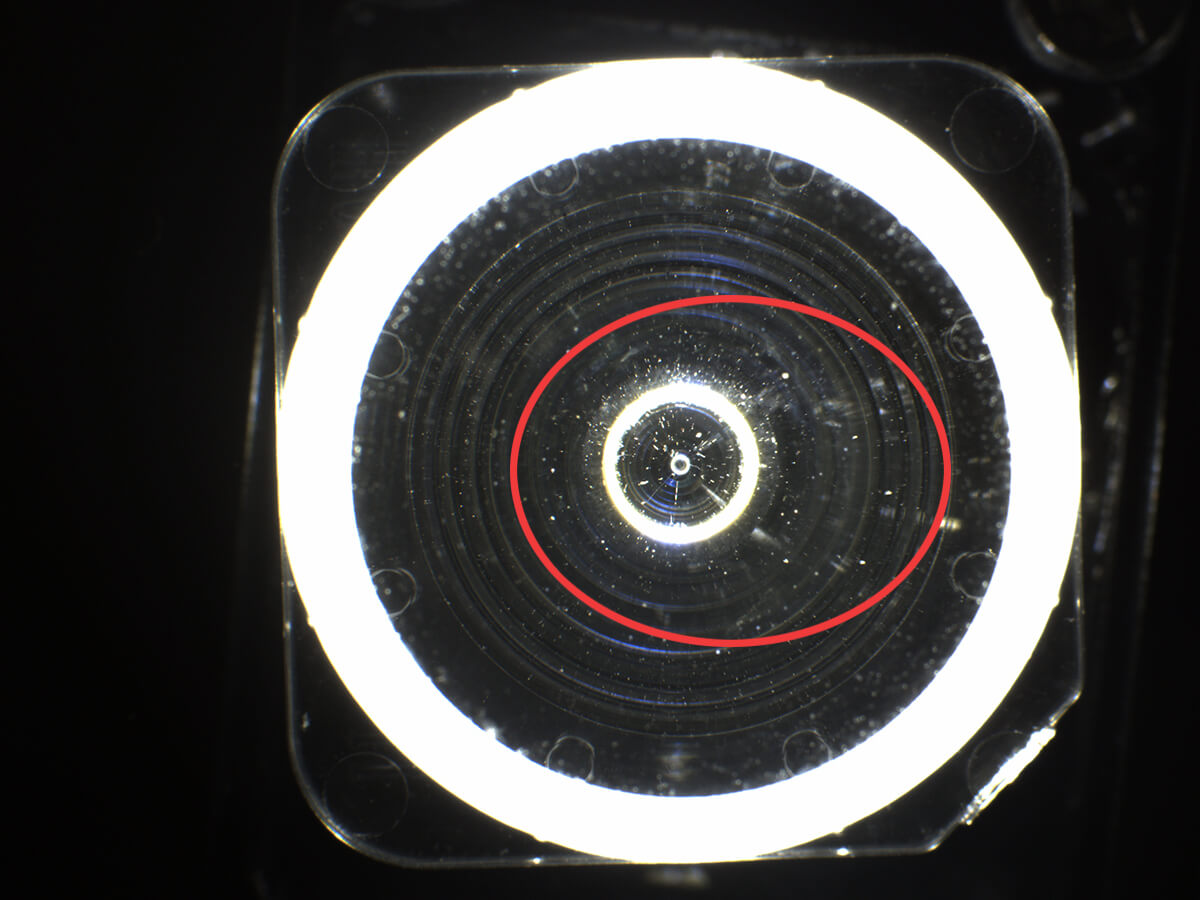

效果圖1
效果圖2
檢測案例3：
光源示意圖
光源產品圖
不良特征為產品內圈表面顆粒狀白點雜質。

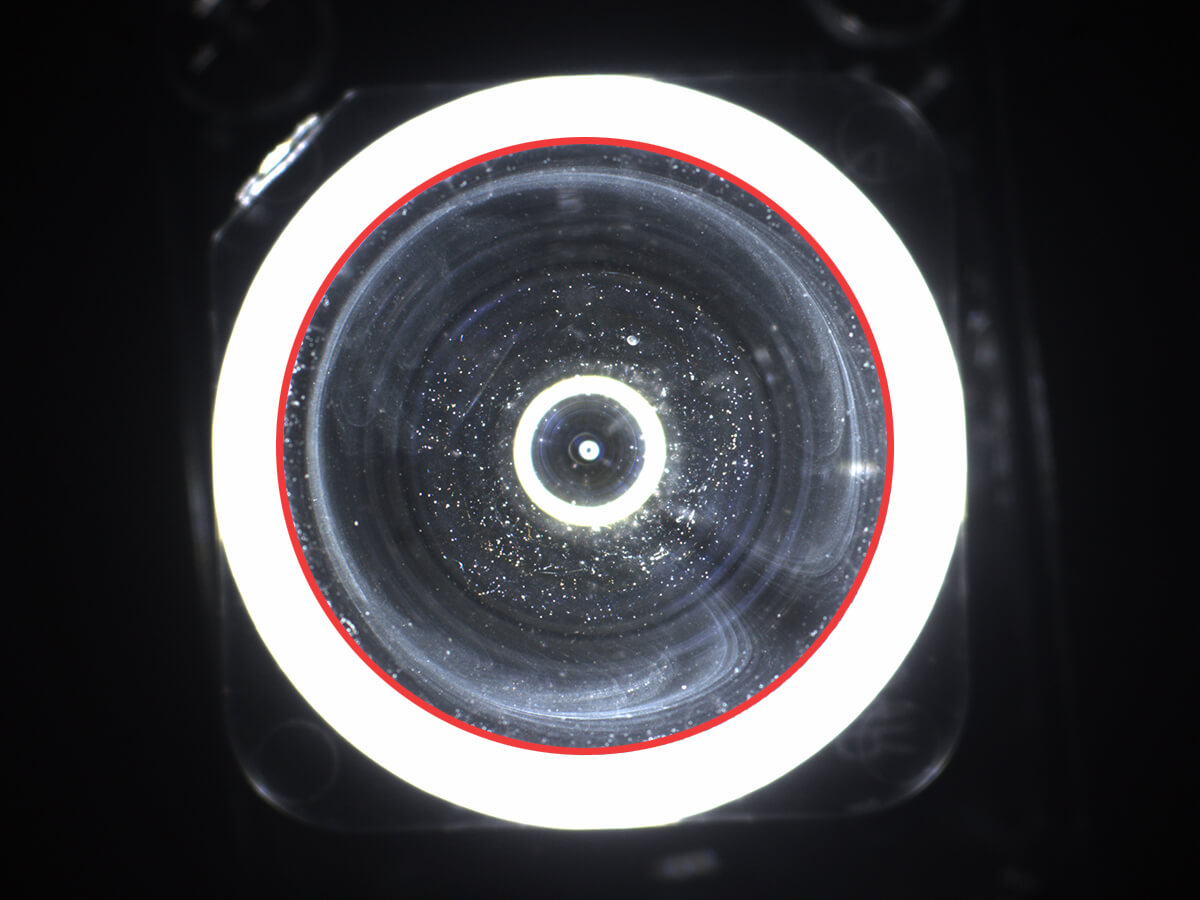

效果圖1
效果圖1
實際應用中，可根據具體的檢測要求，選擇最佳打光方式。通常使用底部打光的方式，能更好的凸顯產品缺陷識別度。
